A termografia em edifícios usa câmaras infravermelhas para revelar variações de temperatura na superfície, o que ajuda a localizar pontes térmicas, infiltrações e falhas de isolamento. Funciona sempre como ferramenta complementar à inspeção visual, exigindo equipamento calibrado, condições ambientais controladas e interpretação técnica qualificada. Quando bem executada, orienta ensaios complementares e intervenções de reparação direcionadas, evitando obras desnecessárias.
Em resumo:
- Um termograma regista a temperatura aparente da superfície, não a espessura do isolamento nem o valor U, pelo que não prova uma falha.
- Antes de contratar, confirme a calibração rastreável do equipamento, a competência do analista e o cumprimento dos procedimentos da ISO 6781-1:2023.
- O relatório deve associar cada termograma a uma fotografia visual, localizar anomalias e registar condições de medição, limitações e recomendações concretas.
- Para confirmar humidade, cruze as imagens térmicas com sensores específicos; a termografia, por si só, apenas revela variações de temperatura superficial.
- Quando a causa da mancha não for clara, valide a hipótese com ensaios complementares, como sensores de humidade, ensaios de pressurização ou fumagem.
Índice
- O que é a termografia e como funciona em edifícios
- Principais aplicações da termografia em inspeção de edifícios
- Como se realiza uma inspeção termográfica: passiva vs ativa, timing e preparação
- Equipamento, calibração e qualificações que deve exigir ao prestador
- Interpretação dos resultados e limitações da técnica
- O que deve constar no relatório e como usar os resultados para decidir intervenções
- Perspetiva do editor sobre a integração da termografia no diagnóstico global
- Como a Betac Expertise aplica a termografia ao seu projeto de isolamento
- Perguntas frequentes
- Fontes
O que é a termografia e como funciona em edifícios

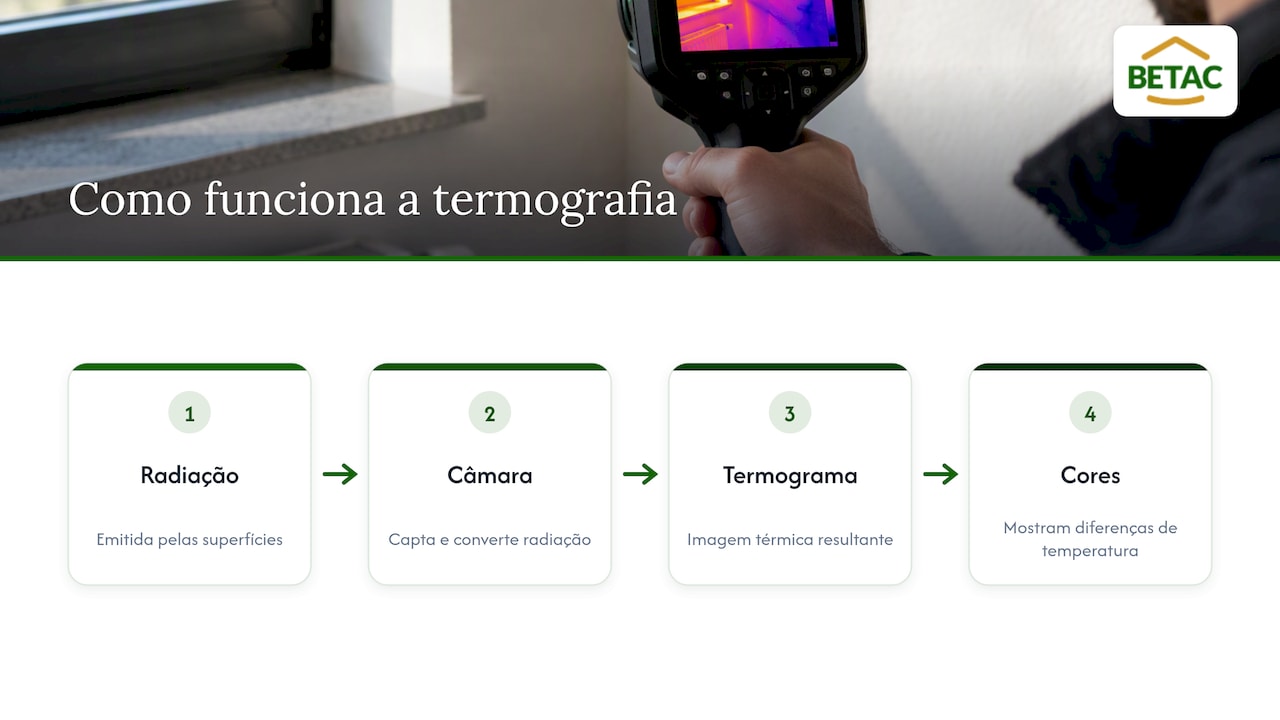

A termografia capta a radiação infravermelha emitida pelas superfícies e converte-a em imagens térmicas, chamadas termogramas, que traduzem diferenças de temperatura em cores. É uma técnica não destrutiva e rápida, frequentemente usada como complemento da inspeção visual para avaliar o desempenho térmico da envolvente de um edifício, segundo investigação da Universidade da Beira Interior.
Um ponto essencial para quem interpreta estes resultados: a câmara regista a temperatura aparente da superfície, não a espessura do isolamento nem o valor U do material. A imagem mostra padrões relativos de calor, sem medir diretamente as propriedades térmicas do material.
Vários fatores condicionam a fiabilidade de uma leitura: a emissividade do material, a reflexão de outras fontes de calor, a cor da superfície, o ângulo de observação, a distância à câmara e as condições ambientais no momento da medição. Duas superfícies com a mesma temperatura real podem aparecer diferentes num termograma se tiverem emissividades distintas, o que torna a experiência do operador decisiva para uma leitura correta.
Principais aplicações da termografia em inspeção de edifícios
A termografia aplica-se a diversos cenários de diagnóstico predial, sempre com o objetivo de identificar zonas que merecem investigação mais aprofundada.
- Deteção de pontes térmicas em pontos críticos, como caixas de estore ou ligações entre parede, piso e teto.
- Verificação da continuidade e eficácia do isolamento em paredes, sótãos e coberturas.
- Investigação de possíveis anomalias higrotérmicas, cruzando os termogramas com sensores de humidade e temperatura.
- Inspeção de grandes superfícies de fachada, incluindo o recurso a drones equipados com câmara térmica para zonas de difícil acesso.
Um caso de estudo realizado em Viseu mostrou que a termografia permitiu identificar pontes térmicas não visíveis a olho nu, e que o cruzamento dos termogramas com sensores de humidade e temperatura possibilitou uma análise quantitativa mais robusta. Este tipo de abordagem combinada reforça a utilidade da técnica em contextos de reabilitação, onde conhecer anomalias térmicas antes de intervir reduz o risco de obras mal direcionadas.
Como se realiza uma inspeção termográfica: passiva vs ativa, timing e preparação
A escolha entre termografia passiva e ativa depende das condições do edifício e do objetivo da inspeção.
- Termografia passiva: aproveita diferenças naturais de temperatura entre o interior e o exterior. A sua utilidade depende das condições do edifício e do objetivo da inspeção.
- Termografia ativa: pode recorrer a uma fonte de energia controlada para criar contraste térmico. A escolha do método depende das condições do edifício e do objetivo da inspeção.
- Escolha da janela temporal: a radiação solar, o vento e outras condições ambientais podem influenciar as leituras em fachadas, pelo que devem ser considerados na interpretação.
- Registo das condições ambientais: as condições de medição devem ser registadas e consideradas na interpretação dos resultados.
Quando os termogramas sugerem anomalias mas não as confirmam de forma inequívoca, vale a pena recorrer a ensaios complementares como o blower door, sensores de humidade ou ensaios de fumagem para validar as hipóteses levantadas.
Equipamento, calibração e qualificações que deve exigir ao prestador
A credibilidade de uma inspeção termográfica depende tanto do equipamento como da competência de quem o utiliza.
- Peça informação sobre o equipamento utilizado.
- Exija prova de calibração e rastreabilidade metrológica do equipamento utilizado.
- Confirme que o serviço segue os procedimentos descritos na ISO 6781-1:2023, referência internacional para a deteção de irregularidades de calor, ar e humidade em edifícios por métodos infravermelhos.
- Solicite a identificação do operador e do analista responsável pela interpretação, bem como a descrição do método usado.
A rastreabilidade metrológica e a competência técnica são aspetos importantes para avaliar a credibilidade da inspeção, no contexto do enquadramento metrológico descrito pelo IPQ.
Dica profissional: peça que o relatório inclua uma declaração explícita sobre as condições de medição no momento da inspeção e sobre as limitações da análise, não apenas as imagens térmicas.
Interpretação dos resultados e limitações da técnica
Um termograma é uma indicação visual de variação térmica, não uma prova final de defeito estrutural ou de falha de isolamento. Esta distinção é central para evitar decisões precipitadas de obra.
Fatores como reflexões e condições ambientais podem produzir diferenças térmicas que não resultam de defeitos reais:
- Reflexões de outras fontes de calor próximas.
- Diferenças de cor, acabamento ou emissividade da superfície.
- Orientação da fachada e exposição solar, que podem influenciar os padrões térmicos.
- Variações das condições ambientais, que podem alterar os padrões térmicos.
Autores portugueses que analisaram esta técnica concluem que a termografia é mais valiosa como ferramenta complementar: é rápida e fornece resultados em tempo real, mas exige cautela interpretativa, porque padrões térmicos semelhantes podem ter origens distintas. Por isso, é prudente correlacionar os termogramas com inspeção visual e, quando necessário, métodos complementares antes de planear uma reparação.
O que deve constar no relatório e como usar os resultados para decidir intervenções

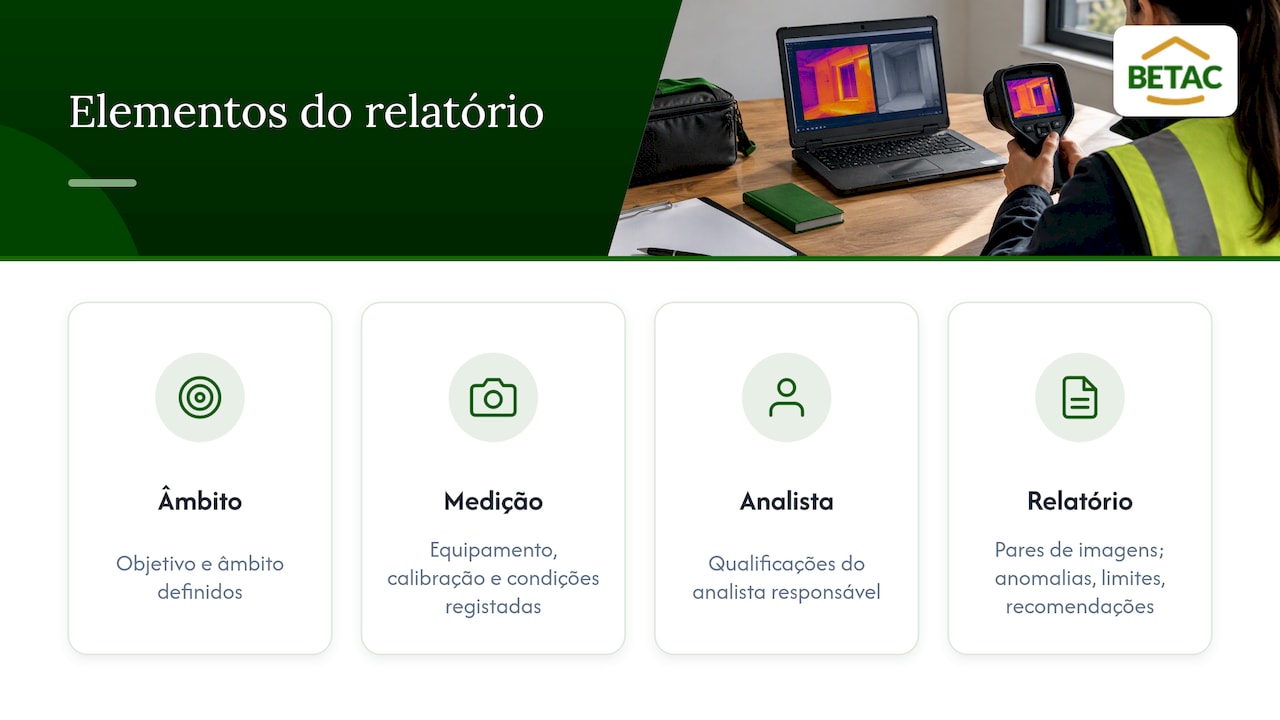

Um relatório termográfico útil vai muito além das imagens coloridas. Deve incluir objetivo e âmbito do ensaio, especificações do equipamento e respetivo estado de calibração, qualificações do analista, condições de medição registadas, imagens térmicas emparelhadas com fotografias visuais, localização precisa das anomalias detetadas, limitações da análise e recomendações concretas.
Com esta informação em mãos, pode começar por inspecionar a zona assinalada, recorrer a métodos complementares quando a causa não é evidente e só então avaliar uma intervenção.
O custo e a duração de uma inspeção dependem da área a cobrir, da facilidade de acesso às fachadas ou coberturas, da necessidade de ensaios adicionais e do nível de detalhe exigido na documentação final. Antes de planear obras, vale a pena consultar um guia passo a passo de análise térmica para perceber todas as etapas envolvidas.
Perspetiva do editor sobre a integração da termografia no diagnóstico global
A termografia ganha verdadeiro valor quando deixa de ser um exame isolado e passa a integrar um diagnóstico técnico mais amplo. É assim que trabalhamos: através do nosso Diagnóstico Técnico Global e da fiscalização de obra, para orientar escolhas de isolamento, incluindo a aplicação de fibra de celulose. Esta abordagem integrada procura orientar a avaliação e a escolha de soluções para o imóvel.
— Mathieu
Como a Betac Expertise aplica a termografia ao seu projeto de isolamento
Se procura avaliar um imóvel antes de isolar ou remodelar, oferecemos um Diagnóstico Técnico Global. Esta visão conjunta permite-nos recomendar soluções de isolamento ajustadas à realidade do edifício, incluindo a aplicação de fibra de celulose em sótãos, paredes e coberturas.
Para além do diagnóstico, acompanhamos a fiscalização da obra e prestamos consultoria técnica na escolha do imóvel, o que é especialmente útil quando a termografia revela anomalias que exigem decisão informada antes da compra. Consulte os nossos serviços de diagnóstico e fiscalização para perceber como podemos acompanhar o seu projeto do levantamento térmico à intervenção final.
Perguntas frequentes
A termografia deteta humidade dentro das paredes?
A termografia por si só não mede humidade diretamente: revela variações de temperatura superficial que podem estar associadas a zonas húmidas. Para confirmar a presença de humidade, é necessário cruzar os termogramas com sensores de humidade específicos, como descrito no caso de estudo em Viseu.
Qual a diferença entre termografia passiva e ativa?
A termografia passiva aproveita diferenças naturais de temperatura entre interior e exterior, enquanto a ativa aplica uma fonte de energia artificial para criar contraste térmico quando essa diferença não existe naturalmente. A escolha depende da estação do ano e do tipo de edifício a inspecionar.
Que normas regulam os serviços de termografia em edifícios?
A referência internacional é a ISO 6781-1:2023, que define procedimentos gerais, requisitos de equipamento e conteúdo mínimo dos relatórios para serviços de termografia na deteção de irregularidades térmicas, de ar e de humidade em edifícios.
Um termograma com mancha térmica significa sempre defeito de isolamento?
Não: uma mancha térmica é uma indicação para investigação, não uma prova isolada de defeito. Reflexões, cor da superfície, orientação solar e variação da temperatura ao longo do dia podem produzir resultados semelhantes sem existir qualquer falha real.
A Betac Expertise inclui a termografia nos seus diagnósticos?
Realizamos Diagnósticos Técnicos Globais para orientar decisões de isolamento e fiscalizamos obras de remodelação. Esta abordagem pode ajudar a orientar a avaliação de intervenções, como a aplicação de fibra de celulose.
